玻璃微珠折射率测量仪
玻璃微珠折射率测量仪

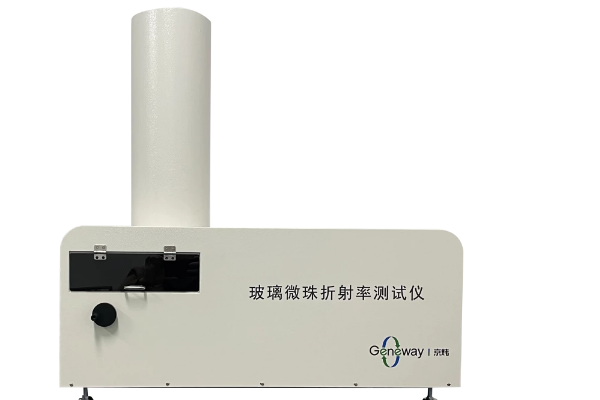

玻璃微珠的折射率会直接影响到反光材料的逆反射性能,由京炜自主研发的玻璃微珠折射率测量仪,利用彩虹法原理,可以直接测得低折射率/高折射率玻璃微珠的折射率数值。适用于折射率在1.4-2.1范围内,直径在300-600微米之间的玻璃微珠的测量,精度可达0.01,帮助客户实现玻璃微珠折射率的质量管控。对比传统浸液法,该设备操作便捷,无毒无害,高效准确。


玻璃微珠定义

折射率范围

应用场景

低折射率玻璃微珠

<1.70

反光道路标线

高折射率玻璃微珠

>1.90

反光车身识别、故障车警告标志、反光服饰、反光警示带

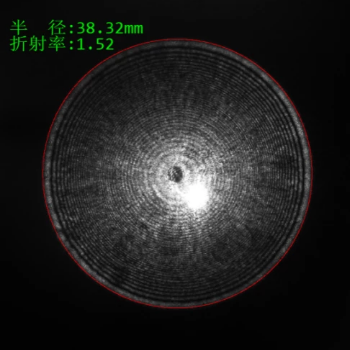

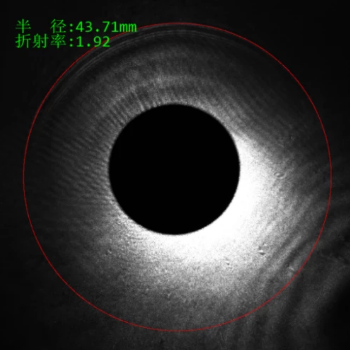

高折射测量率低折射测量率


一次彩虹,即单色平行光线照射到低折射率玻璃微珠上,在内部经过一次反射后的出射光线,在入射端形成彩虹图像。二次彩虹,即单色平行光线照射到高折射率玻璃微珠上,在内部经过两次反射后的出射光线,在出射端形成彩虹图像。测量彩虹图像的最小偏向角光线所形成的圆环半径以及玻璃微珠到接收屏之间的接收距离L,根据公式计算出待测玻璃微珠的最小偏向角,结合该最小偏向角和玻璃微珠的内反射次数来确定其折射率。


高效—相对于传统测试方法,测试仪是直接检测法,检测效率更高;

精准—通过专业设备检测,不受人为因素影响;利用彩虹算法,检测成功率和精度更高;

便捷—玻璃微珠折射率测试仪结构简单、安装便捷、实验过程中可以快速调试,易于操作;

环保—与传统浸液法的有毒液体相比,玻璃微珠折射率测试仪通过仪器直接检测,方式更为环保;
